第一天
平衡车的配件都到货了,买了arduino pro mini 作为主控板,双电机买的是现成的,自带霍尔编码器,还有就是拜托靠点谱的mpu6050加速度计陀螺仪传感器,当然还有电机驱动,反正买回来测试后都能用,只能说都能用,原来家里有一个arduino pro mini,不知道为什么烧不进去程序,这就尴尬了,只能买个新的,开始其实想用两块核心板做的,iic的通信比较麻烦,而且一块板子差不多还够用,atmel328p 16MHZ还是差不多的,不过主要是因为原先有的一块板子坏了,买两块太贵了,所以就。反正一个多小时,管脚啥的就分好了,核心板的硬件资源异常,额,刚好够,两个外部中断,给了编码器,还剩5个pwm,分四个给电机,两个iic的接口,也就这么多了。板子也焊得差不多了,线挺多,mpu6050直接上漆包线,主要是电机编码器啥的线多不好焊,其他的没什么,唉,核心板就是小,不过总体上硬件就搭好了。

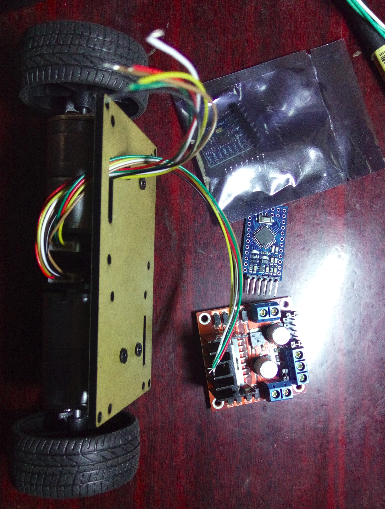

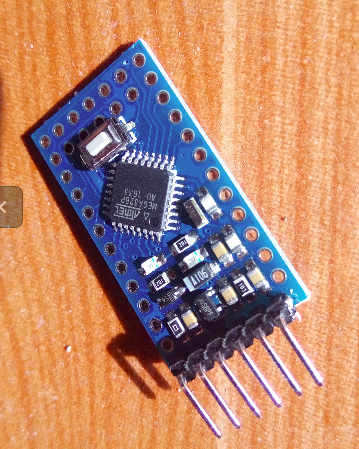

Arduino pro mini 核心板

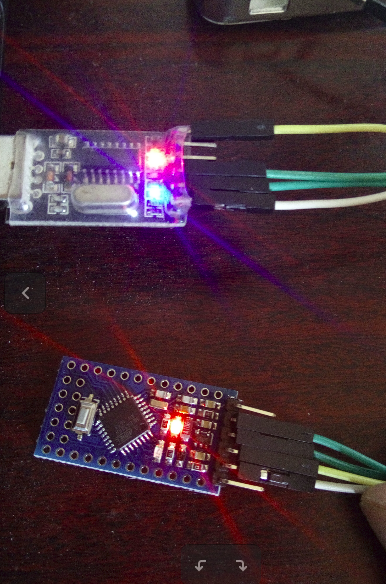

成功下载程序

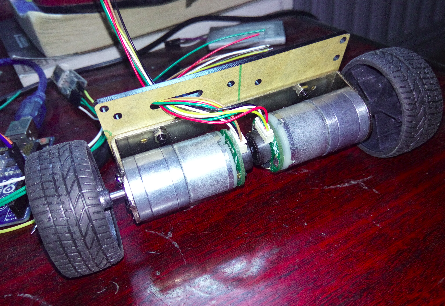

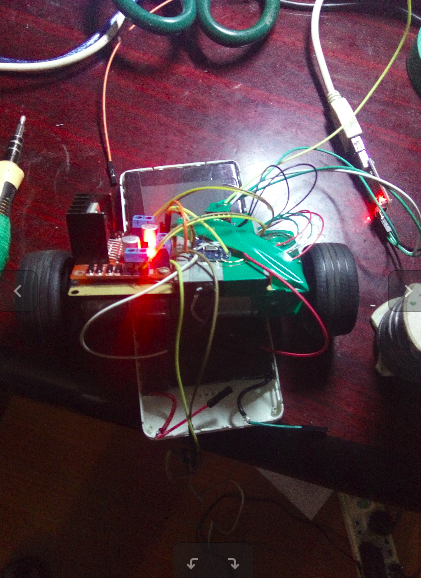

整车
接下来的就是上电测试了,最后检查一下有没有焊错线,然后接就接通电源,插上串口,真心怕瞬间烧了,我们实验室的,焊完电机驱动,乐呵地接上电源,然后就冒烟了。所以还是好好查查吧,烧了就都完了。
很成功,没炸,比较正常,太棒了。我把所有驱动都烧进去,一切正常,初始化成功,编码器也能用,不过发现b电机不能反转,检查后发现,d11口有问题,换到d9口后,一切正常,ok。
